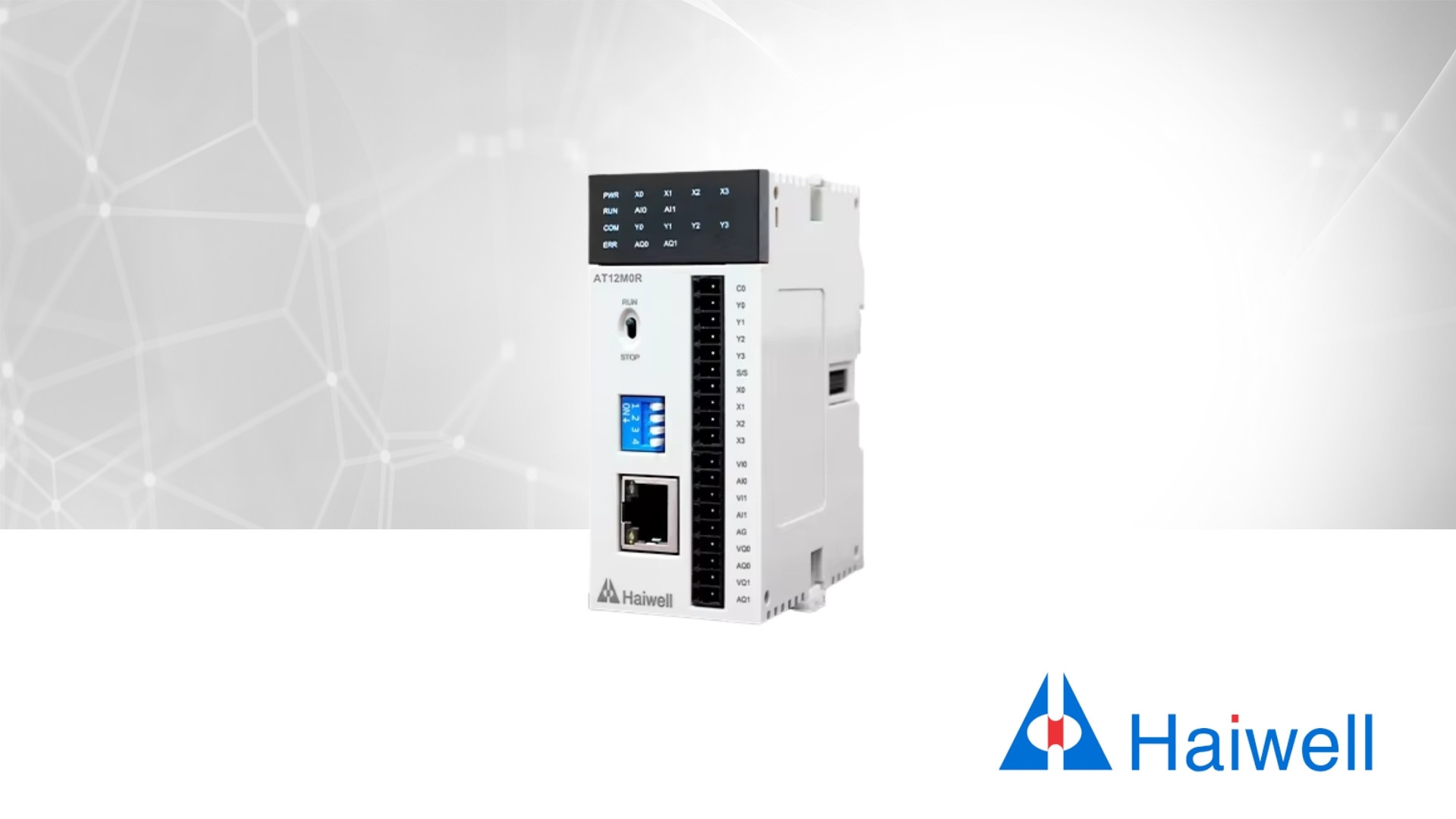

Haiwell AT Serisi Slim Tip PLC

Alan tasarrufunu üst düzey hareket kontrolüyle birleştiren yeni nesil otomasyon merkezi. Haiwell AT Serisi Slim Tip PLC; sadece 40 mm genişliğindeki ultra ince gövdesinde 200 kHz yüksek hızlı pals giriş ve çıkışlarını standart Ethernet (Modbus TCP) ve RS485 arayüzleriyle buluşturur.[cite: 10] 15 modüle kadar genişleme kapasitesi ve AT12M modellerindeki dahili analog giriş/çıkış avantajıyla kompakt panolar için eksiksiz bir kontrol çözümü sunar.[cite: 10]

Neden Haiwell AT Serisi?

200 kHz Yüksek Hızlı Hareket Kontrolü

Transistör çıkışlı modellerde 200 kHz'e kadar diferansiyel A/B faz pals giriş ve çıkış kabiliyeti sunar.[cite: 10] Servo motorlar, step sürücüler ve enkoderli senkronizasyon uygulamalarında yüksek hassasiyetli pozisyonlama sağlar.[cite: 10]

Ultra İnce Kasa ve 15 Modül Genişleme

Yalnızca 40 mm montaj genişliği ile pano hacminde büyük yer tasarrufu sağlar.[cite: 10] Paralel veriyolu üzerinden 15 adede kadar yerel genişleme modülünü doğrudan destekleyerek sistem büyüdükçe esnek şekilde adapte olur.[cite: 10]

Dahili Analog G/Ç Çözümü (AT12M)

AT12M serisinde harici bir analog modüle ihtiyaç duymadan 2 analog giriş (16-bit) ve 2 analog çıkış (12-bit) standart olarak sunulur.[cite: 10] 0-10V ve 4-20mA sinyalleri doğrudan gövde üzerinden işler.[cite: 10]

Entegre Ethernet ve RS485 Altyapısı

Gövde üzerinde standart olarak yer alan 10/100M Ethernet portu ve RS485 arayüzü ile Modbus TCP ve Modbus RTU ağlarına doğrudan bağlanır.[cite: 10] Üst seviye SCADA sistemleri ve operatör panelleriyle anında haberleşir.[cite: 10]

Sahadaki Teknik Üstünlükler

Mikrosaniyelik Hızlı Tepki

Transistör çıkışlı modellerde 10 mikrosaniye açılış ve 120 mikrosaniye kapanış reaksiyon süresi ile yüksek frekanslı anahtarlama işlemlerini gecikmesiz yönetir.[cite: 10]

Bağımsız Optokuplör İzolasyonu

Dijital giriş kanallarının tamamı bağımsız optoelektronik izolasyona sahiptir;[cite: 10] SINK veya SOURCE bağlantılarını destekleyerek sahadan gelebilecek elektriksel şokları ana işlemciden yalıtır.[cite: 10]

Düşük Güç Tüketimi ve Enerji Verimi

3.6W ile 4.8W arasında son derece düşük güç tüketimiyle panolarda ısı birikmesini önler ve güç kaynaklarının üzerindeki yükü minimize eder.[cite: 10]

Endüstriyel EMC ve Titreşim Direnci

Ağır çalışma şartlarına tam uyum; ±2500V EFT şebeke parazit kalkanı, 15G darbe direnci ve 10-57 Hz mekanik titreşim toleransı sunar.[cite: 10]

Kompakt Panolarda OPAXA Gücü

Haiwell AT Serisi Slim PLC'nin sunduğu yüksek hızlı pals çıkışları ve hareket kontrol kabiliyetini sahadaki güçlü motor tahrikleriyle birleştirin. Pano içi hız ve tork kontrolleri için OPAXA LC10 Serisi İnverterler kullanabilir; sisteminizin tüm veri ve alarm yönetimini yeni nesil HMI panelleriyle tek bir merkezden gerçekleştirebilirsiniz.

Model (24V DC)	DI (Giriş)	DO (Çıkış)	AI	AO	Pals Girişi	Pals Çıkışı	İletişim Portu	Güç Tüketimi	Maks. Gen.	Boyutlar (G×Y×D)
AT16S0R	8	8 Röle	-	-	2 Kanal A/B Faz (4 nokta) 200KHz	Yok	Ethernet (TCP) + RS485	<4.8W	15	40 × 95 × 65 mm
AT16S0T		8 Transistör NPN				2 Kanal A/B Faz (4 nokta) 200KHz
AT16S0P		8 Transistör PNP				2 Kanal A/B Faz (4 nokta) 200KHz
AT12M0R	4	4 Röle	2	2	1 Kanal A/B Faz (2 nokta) 200KHz	Yok		<3.6W
AT12M0T		4 Transistör NPN				1 Kanal A/B Faz (2 nokta) 200KHz
AT12M0P		4 Transistör PNP				1 Kanal A/B Faz (2 nokta) 200KHz
